磁柵尺（磁條）那些事兒：貼裝使用指南

*磁柵尺：即刻錄了磁信號的磁條，亦可稱之為磁條。

在無數個磁柵傳感器應用場景中，磁條作為關鍵的信號傳輸介質，其粘貼質量直接影響設備的測量精度、穩定性和使用壽命。無論是機床加工、自動化生產線還是精密儀器檢測，規范的磁條粘貼流程都是確保設備高效運行的基礎。

本文將從前期準備、操作步驟、常見問題及解決方案等方面，為您提供一套完整的磁條粘貼指南。

一、前期準備：工欲善其事，必先利其器

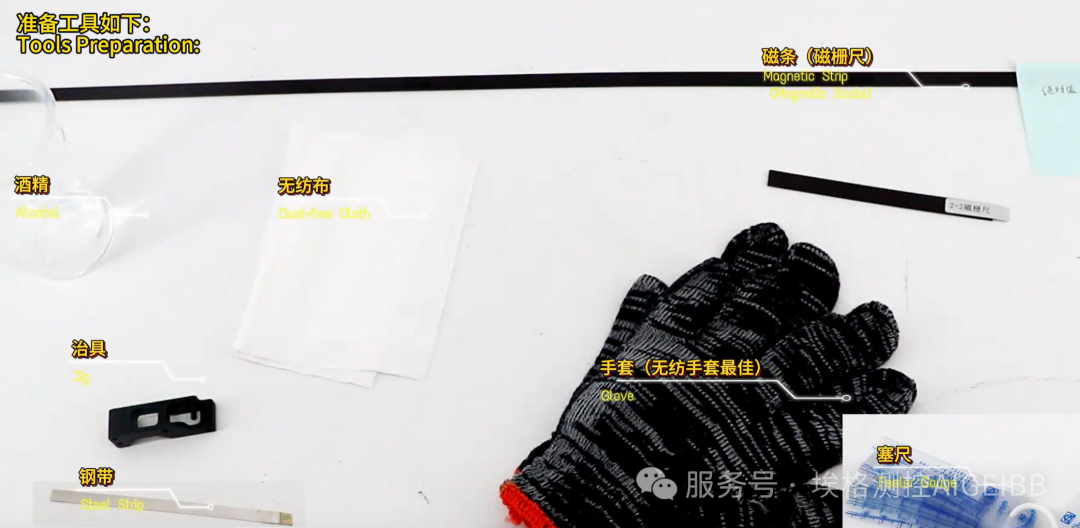

（一）材料與工具清單

1、無塵布、酒精、手套；

2、游標卡尺（用于定位）；

3、AB膠（增強固定，可選埃格測控磁條壓扣）；

4、磁柵尺、保護鋼帶。

（二）環境與表面處理

1、確認操作環境：

選擇干凈、干燥、無強磁場干擾的室內環境，避免在高溫、高濕度或粉塵多的場所粘貼磁條。理想操作溫度為20℃ - 25℃，相對濕度控制在 40% - 60%。

2、粘貼表面處理：

清潔：使用酒精棉片或無塵布蘸取工業級異丙醇，徹底擦拭安裝表面，去除油污、灰塵、水分及殘留雜質。清潔后等待表面自然風干，或使用無塵吹風機（冷風檔）吹干，確保表面無任何濕氣殘留。

二、粘貼步驟：精準操作，步步為營

（一）測量與定位

使用鋼尺或卡尺測量安裝區域的長度和寬度，根據實際需求裁剪磁條。裁剪時應預留2 - 3mm 的余量，避免因尺寸不足導致安裝困難，注意不可折彎。

在安裝表面標記磁條的中心線和邊界線，確保磁條安裝位置居中且與設備運動方向平行。對于長距離磁條安裝，可每隔500mm 設置一個定位點，保證磁條的直線度。

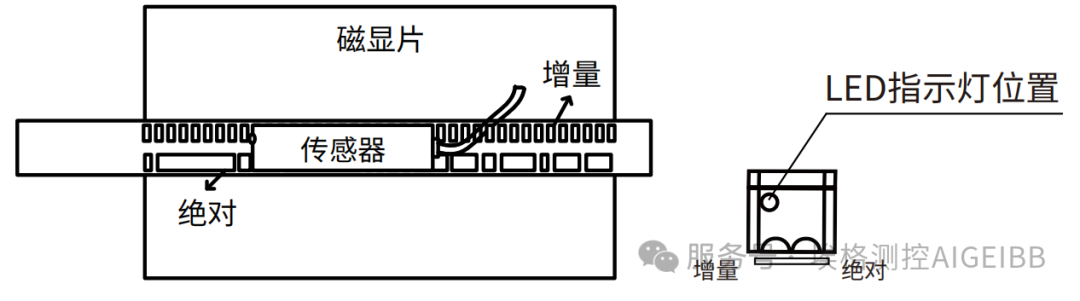

如果是埃格測控BS絕對值磁條，應該用磁顯片確定增量碼道和絕對值碼道位置，從而判斷方向。并且采購埃格測控磁條安裝治具輔助安裝。

（二）磁條/保護鋼帶粘貼

撕下磁條背面的背膠紙，注意避免手指直接接觸膠面，防止油污污染；可一人固定磁條一端，另一人邊撕背膠邊貼，不可一次性全部撕掉。

將磁條一端對準定位線，緩慢貼合安裝表面，輕柔地從磁條一端向另一端均勻施壓，排出膠面與安裝面之間的空氣，確保磁條與表面緊密貼合。

同樣的操作粘貼保護鋼帶并保證完全覆蓋磁條。

（對于長度超過1 米的磁條/保護鋼帶，建議分段粘貼，每段粘貼長度控制在30 - 50cm，避免因磁條彈性導致粘貼不平整。）

（三）復壓和邊緣處理

貼好后，從中心向兩端用力按壓，排除氣泡；必要時在兩端加AB膠或螺絲加固。也可使用埃格測控磁條壓扣進行緊固。使用美工刀或者剪刀修剪磁條兩端多余部分，切口應平整光滑，避免出現毛刺或鋸齒狀邊緣。

三、質量檢查與驗收：細節決定成敗

（一）外觀檢查

檢查磁條表面是否平整。

確認磁條邊緣與定位線完全重合，無偏移或歪斜現象。對于偏移量超過0.5mm 的磁條，需重新調整位置或重新粘貼。

（二）功能測試

使用埃格測控磁柵傳感器或數顯表與磁條配套，進行通電測試，觀察上位機或數顯表是否能正常識別磁條信號，讀數是否穩定、準確。

埃格測控磁柵傳感器KM2B、KT系列最高可達0.001mm分辨率，最大速度可達4.5m/s，可對設備進行微米級測量。

通過遵循以上步驟和注意事項，您可以有效提升磁條的粘貼質量，確保傳感器與數顯表設備的穩定運行。在實際操作過程中，建議根據具體設備型號和使用環境，靈活調整粘貼方法和參數，以達到最佳的安裝效果。如果您在磁條粘貼過程中遇到其他問題，歡迎隨時咨詢專業技術人員。

無論是高精度測量場景所需的高分辨率磁條，還是惡劣環境下要求的抗油污、耐高溫磁條，埃格測控IBB均有豐富的產品線可供選擇。從前期選型建議，到配套的安裝材料與工具，再到售后技術支持，我們能為您提供一站式解決方案。若您有磁條采購需求，或是想進一步了解產品詳情，歡迎隨時聯系我們，讓專業的磁條產品為您的設備精準賦能！
